不銹鋼焊管被廣泛應用在大型電站發(fā)電機組配套的冷凝器上, 熱處理是保證不銹鋼焊管性能的重要工藝, 其目的之一是消除將不銹鋼鋼帶卷制成管狀的冷加工過程中以及焊接過程中產生的殘余應力, 目的之二是進行固溶處理, 以使焊接鋼管時所產生的碳化物全部固溶到奧氏體中, 然后快速冷卻下來, 不讓奧氏體在冷卻過程中析出或發(fā)生相變。

　　影響在線光亮熱處理的因素

　　1. 熱處理溫度的影響

　　固溶處理對于奧氏體不銹鋼是最有效的軟化處理工藝，固溶處理后的焊管可以得到最好的耐腐蝕性，強度較低，且塑性較好。這樣方能符合冷凝器用管和化工用管等工業(yè)用管的要求。

　　按照冷凝器不銹鋼管標準要求，奧氏體不銹鋼焊管的熱處理溫度應達到1050 ～1150 ℃，同時還要求熱處理后的焊管內外表面白亮光滑，不能有氧化色，因此要求在焊管加熱以及冷卻期間要嚴格控制溫度變化范圍(在爐體內)，鋼管要處于良好的保護氣氛中，并且不能采用傳統(tǒng)的水淬法，以避免高溫狀態(tài)的鋼管遇水分解出氧氣而氧化管面。通常奧氏體不銹鋼的固溶處理溫度在1050 ～ 1150 ℃，如果達不到此溫度，其內部組織不穩(wěn)定，便會有碳化物析出,導致鋼管表面達不到光亮色，管子表面呈現(xiàn)黑色。

　　2. 保護氣體的影響

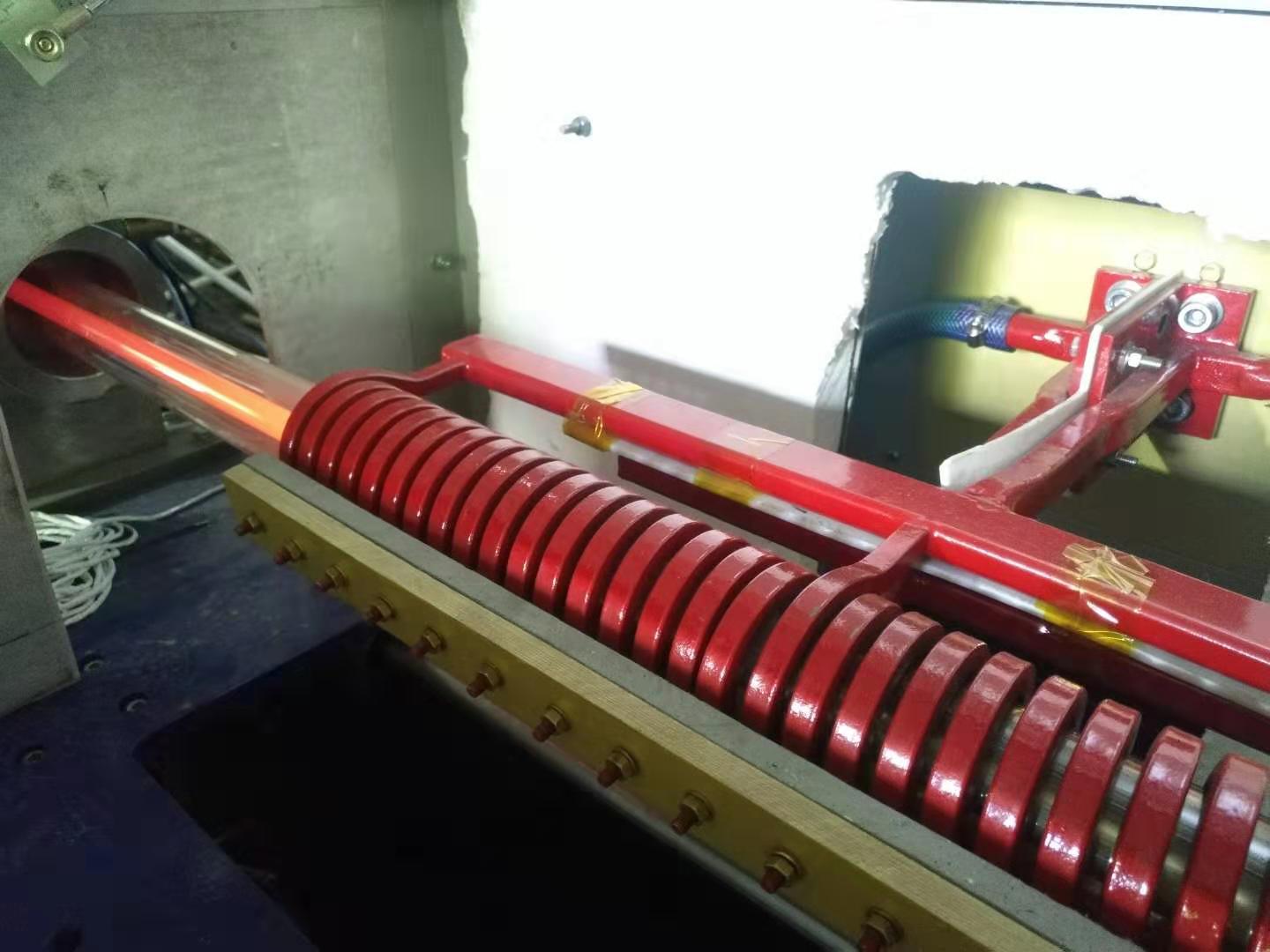

　　不銹鋼焊管的熱處理采用帶保護氣體的無氧化連續(xù)熱處理爐, 可以獲得無氧化的光亮表面, 從而取消了傳統(tǒng)的酸洗工序?？墒褂玫谋Ｗo氣體為高純度氫氣、分解氨及其他保護氣體。由于不銹鋼焊管含鉻, 在通常的保護氣體(如碳氫化合物分解氣體等)中是不可能進行光亮熱處理的, 最好是在真空環(huán)境下進行行。然而, 對于在線不銹鋼焊管的熱處理, 真空環(huán)境是做不到的, 可以采用惰性氣體(例如氬氣)?！　?. 冷卻溫度的影響

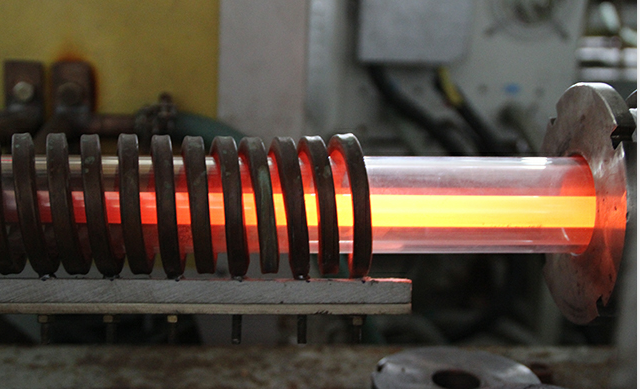

　　將不銹鋼焊管加熱到1050 ～ 1150 ℃后，隨即要將焊管速冷下來，一方面保證奧氏體在冷卻過程中沒有析出，另一方面在管子走出爐體(離開氣體保護氣氛)后，其溫度應降至不氧化的溫度下。因此, 冷卻溫度很重要，要嚴格控制溫度區(qū)間。

　　4. 焊管表面的影響

　　不銹鋼焊管進爐前的管面狀態(tài)，對光亮熱處理有很大的影響。如果焊管表面帶有濕氣、油脂及其他臟污附著進入爐中時，光亮熱處理后在焊管表面將會出現(xiàn)淡綠色的氧化色。因此，在進入熱處理爐前，不銹鋼焊管管面要非常潔凈，也不允許焊管管面有濕氣。如有必要可先經烘干器烘干后，再入爐。

　　5. 熱處理爐密封的影響

　　熱處理爐應是封閉的，與外界空氣隔絕。特別是焊管進入爐體口處和焊管走出爐體口處, 這些地方的密封圈特別容易磨損，要經常檢查，及時更換。為了防止出現(xiàn)微漏，爐內保護氣體要保持一定的正壓,，如果是氫氣保護氣體,，一般要求大于標準大氣壓。

　　6. 其他因素對光亮熱處理的影響

　　在工作過程中, 必須保證焊接要連續(xù)穩(wěn)定的焊合，焊管上有孔或出現(xiàn)開縫時，必須停止熱處理爐的工作，否則可能將焊管在爐內燒斷。另外，焊接效果不好，從焊接孔中噴出的空氣或潮氣會破壞爐內的保護氣氛，影響光亮熱處理效果。

　　應當注意在生產線運轉速度改變時對熱處理爐功率的調整，當生產線運行速度提高時，需隨之加大熱處理爐功率，以保證其加熱溫度。而當生產線運行速度降低時, 必須先將熱處理爐功率降低，防止造成焊管加熱溫度過高而被燒斷。

　　不銹鋼焊管采用帶保護氣體的無氧化在線光亮熱處理技術既改善了焊管的質量，又省去傳統(tǒng)的線外熱處理及酸洗工藝，處理后的焊管可以得到最好的耐腐蝕性，強度較低，且塑性較好，能極大地滿足冷凝器用管和化工用管等工業(yè)用管的需要。

　　山東盛通不銹鋼制品有限公司常年生產不銹鋼焊管，有在線固溶退火設備，為保證產品質量都要進行固溶退火處理，歡迎來電咨詢：155-0534-0574.

 不要把客戶的請求當作一種麻煩，無論你多忙，都要先服務你的客戶，服務客戶的時候，你沒有借口，因為客戶才是你真正的老板，真正為你的工作支付薪水的人。
  不銹鋼焊管廠家，您身邊的采購顧問，24小時全國服務熱線400-0588-902.
                              ------責任編輯：盛通小新
                   版權所有http://huangjianqiang.cn(盛通管業(yè)）轉載請注明出
