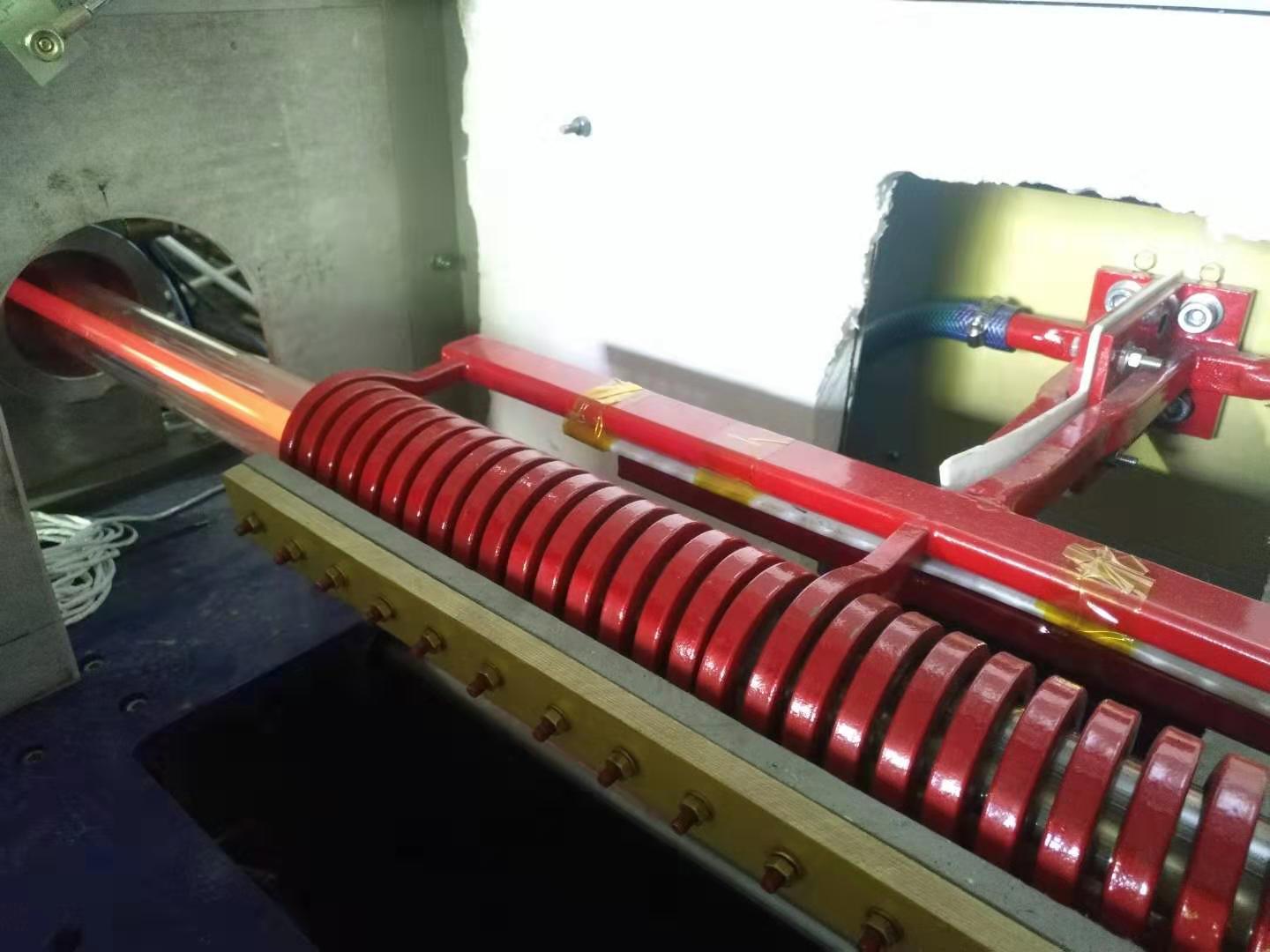

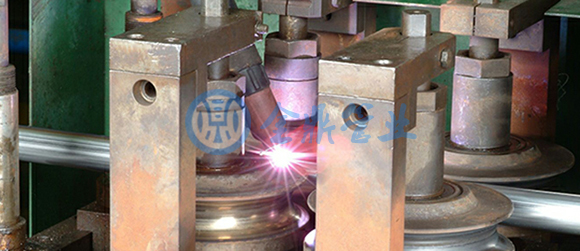

奧氏體不銹鋼焊管要通過固溶處理來軟化，一般將不銹鋼焊管加熱到 950～1150℃左右，保溫一段時(shí)間，使碳化物和各種合金元素充分均勻地溶解于奧氏體中，然后快速淬水冷卻，碳及其它合金元素來不及析出，獲得純奧氏體組織，稱之為固溶處理。

　　固溶處理的作用有三點(diǎn)：

　　一、使鋼管組織和成分均勻一致，這對原料尤其重要，因?yàn)闊彳埦€材各段的軋制溫度和冷卻速度不一樣，造成組織結(jié)構(gòu)不一致。

　　在高溫下原子活動(dòng)加劇，σ 相溶解，化學(xué)成分趨于均勻，快速冷卻后就獲得均勻的單相組織。

　　二、消除加工硬化，以利于繼續(xù)冷加工，通過固溶處理，歪扭的晶格恢復(fù)，伸長和破碎的晶粒重新結(jié)晶，內(nèi)應(yīng)力消除，鋼管抗拉強(qiáng)度下降，伸長率上升。

　　三、恢復(fù)不銹鋼固有的耐蝕性能，由于冷加工造成碳化物析出，晶格缺陷，使不銹鋼耐蝕性能下降。固溶處理后鋼管耐蝕性能恢復(fù)到佳狀態(tài)。

　　對于不銹鋼焊管而言，固溶處理的3個(gè)要素是溫度、保溫時(shí)間和冷卻速度。固溶溫度主要根據(jù)化學(xué)成分確定。

　　一般說來，合金元素種類多、含量高的牌號，固溶溫度要相應(yīng)提高。特別是錳、鉬、鎳、硅含量高的鋼，只有提高固溶溫度，使其充分溶解，才能達(dá)到軟化效果。

　　但穩(wěn)定化鋼，如1Cr18Ni9Ti，固溶溫度高時(shí)穩(wěn)定化元素的碳化物充分溶解于奧氏體中，在隨后的冷卻中會(huì)以Cr23C6 的形態(tài)在晶界析出，造成晶間腐蝕。為使穩(wěn)定化元素的碳化物（TiC 和Nbc）不分解、不固溶，一般采用下限固溶溫度。

　　不銹鋼俗話說就是不容易生銹的鋼，實(shí)際上有一部分的不銹鋼，既含有不銹性，又含有耐酸性（耐蝕性）。不銹鋼的不銹性和耐蝕性是因?yàn)樗砻嫔细汇t氧化膜（鈍化膜）的形成。其中不銹性和耐蝕性是相對的。

　　實(shí)驗(yàn)證明，鋼在大氣、水等弱介質(zhì)中和硝酸等氧化性介質(zhì)中，其耐蝕性就會(huì)隨鋼中鉻含水量的增加而提高，則是成正比例的。當(dāng)鉻含量達(dá)到一定的分比時(shí)，鋼的耐蝕性就發(fā)生突變，即從易生銹到不易生銹，從不耐蝕到耐腐蝕。

　　如果您對盛通不銹鋼焊管感興趣或是有疑問，歡迎您咨詢我們的在線客服或撥打我們的熱線電話400-0588-902，盛通不銹鋼焊管廠家您身邊貼心的采購顧問。

 不要把客戶的請求當(dāng)作一種麻煩，無論你多忙，都要先服務(wù)你的客戶，服務(wù)客戶的時(shí)候，你沒有借口，因?yàn)榭蛻舨攀悄阏嬲睦习?，真正為你的工作支付薪水的人?/span>
  不銹鋼焊管廠家，您身邊的采購顧問，24小時(shí)全國服務(wù)熱線400-0588-902.
                              ------責(zé)任編輯：盛通小新
                    版權(quán)所有http://huangjianqiang.cn(盛通管業(yè)）轉(zhuǎn)載請注明出處
